SISTEMAS DE COMUNICACIONES

COMUNICACIONES DIGITALES

PRÁCTICA 4

CONVERTIDOR DE ANALOGICO A DIGITAL

EQUIPO:

NOMBRE: Luis Eduardo Arana Cortés

Oscar Alberto Díaz Luna

REGISTRO: 12300568
12300635

MATERIALES:

10 LM741
10 LEDS
10 Resistencias de 220 ohms
10 Resistencias de 1 Kilo ohm
1 Funte variable de voltaje positivo
1 Fuente de +12 y -12 volts

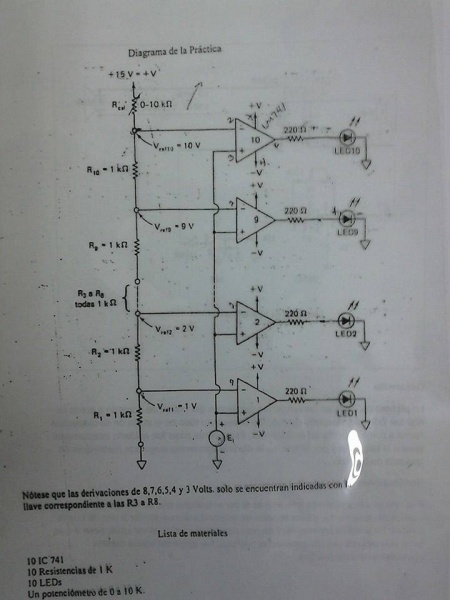

DIAGRAMA

MARCO TEORICO

CONVERTIDOR ANALOGICO - DIGITAL

Un conversor, (o convertidor) de señal analógica a digital, (o también CAD de "Conversor Analógico Digital", o ADC del inglés "Analog-to-Digital Converter") es un dispositivo electrónico capaz de convertir una señal analógica de voltaje en una señal digital con un valor binario. Se utiliza en equipos electrónicos como computadora, grabadores de sonido y de vídeo, y equipos de telecomunicaciones. La señal analógica, que varía de forma continua en el tiempo, se conecta a la entrada del dispositivo y se somete a un muestreo a una velocidad fija, obteniéndose así una señal digital a la salida del mismo.

FUNCIONAMIENTO

Estos conversores poseen dos señales de entrada llamadas Vref+ y Vref- y determinan el rango en el cual se convertirá una señal de entrada. El dispositivo establece una relación entre su entrada (señal analógica) y su salida (digital) dependiendo de su resolución. Esta resolución se puede saber, siempre y cuando conozcamos el valor máximo que la entrada de información utiliza y la cantidad máxima de la salida en dígitos binarios. A manera de ejemplo, el convertidor análogo digital ADC0804 tiene la capacidad de convertir una muestra analógica de entre 0 y 5 voltios y su resolución serán respectivamente:

Resolución = valor analógico / (2^8)

Resolución = 5 V / 256

Resolución = 0.01953v o 19.53mv.

Resolucion = LSB

Lo anterior quiere decir que por cada 19.53 milivoltios que aumente el nivel de tensión entre las entradas nomencladas como "Vref+" y "Vref-" que ofician de entrada al conversor, éste aumentará en una unidad su salida (siempre sumando en forma binaria bit a bit). Por ejemplo:

Entrada - Salida

0 V - 00000000

0.02 V - 00000001

0.04 V - 00000010

1 V - 00110011

(5 V-LSB) - 11111111

TIPOS DE CONVERTIDORES MAS USUALES

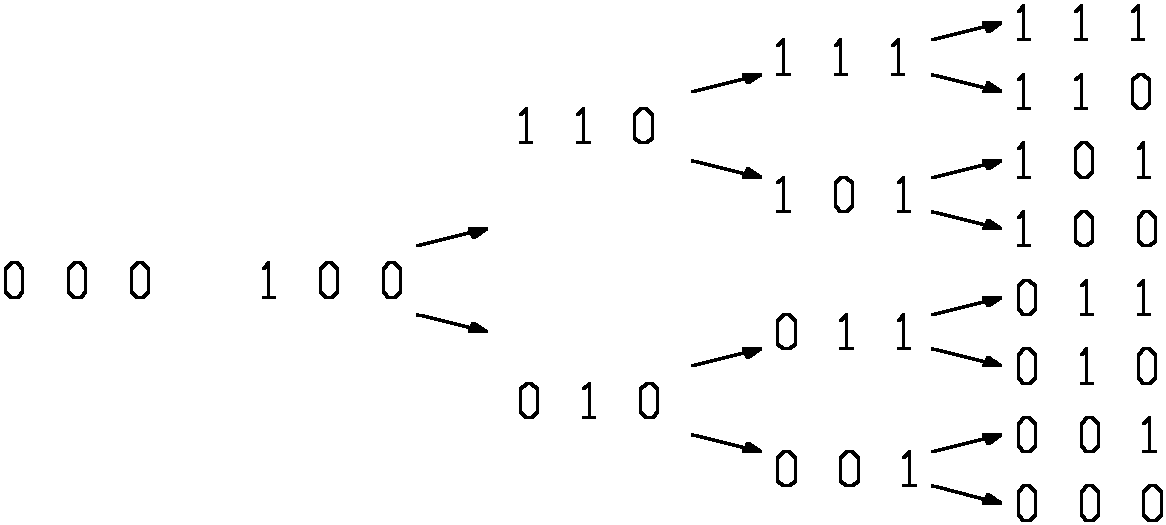

De aproximaciones sucesivas: Es el empleado más comúnmente, apto para aplicaciones que no necesitan grandes resoluciones ni velocidades. Debido a su bajo coste se suele integrar en la mayoría de microcontroladores permitiendo una solución de bajo coste en un único chip para numerosas aplicaciones de control. El conversor realiza una búsqueda dicotómica del valor presente en la entrada. Su principal carencia es el elevado tiempo de conversión necesario.

Flash: este conversor destaca por su elevada velocidad de funcionamiento. Está formado por una cadena de divisores de tensión y comparadores, realizando la conversión de manera inmediata en una única operación. Su principal desventaja es el elevado costo.

Sigma-delta: Tienen una velocidad máxima de conversión baja pero a cambio poseen una relación señal a ruido muy elevada, la mayor de todos.

OBSERVACIONES

En esta practica se pudo observar como al recibir la señal analogica encienden los leds, dependiendo de los leds que enciendan en cada momento, apartir de ese entonces podemos obtener los 0 y los 1.
