SISTEMAS DE COMUNICACIONES

COMUNICACIONES ELECTRONICAS

PRÁCTICA 1

EL TELÉGRAFO

EQUIPO:

NOMBRE: Luis Eduardo Arana Cortés

Oscar Alberto Díaz Luna

REGISTRO: 12300568
12300635

MATERIALES:

2 Push boton normalmente abiertos de polo rojo
10 metros de cable telefonico
2 zumbadores

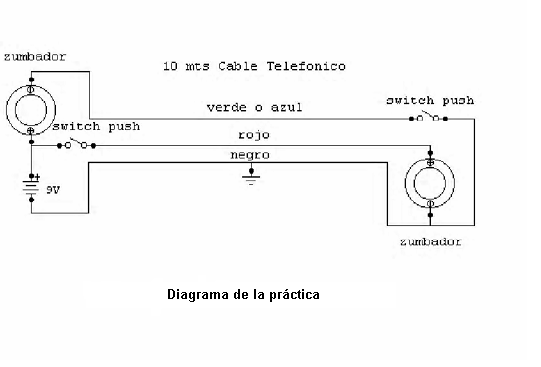

DIAGRAMA

MARCO TEORICO

HISTORÍA

El Telégrafo eléctrico fue uno de los primeros inventos que surgieron de las aplicaciones de los descubrimientos de Ampère y Faraday. El telégrafo moderno, que empezó a usarse a partir de 1837, es un aparato que transmite mensajes codificados a larga distancia mediante impulsos eléctricos que circulan a través de un cable conductor. Anteriormente ya se habían usado diferentes sistemas para comunicarse a larga distancia, desde las señales de humo hasta las ópticas. Sin embargo, no fue sino hasta el advenimiento de los descubrimientos electromagnéticos, hechos en el primer tercio del siglo XIX, que se dispuso de un método económico y seguro para la telecomunicación.

El telégrafo se utilizó primero para transmitir mensajes a distancias relativamente cortas, digamos dentro de una ciudad. Al transcurrir el tiempo hubo necesidad de aumentar la distancia de operación. De hecho, muchos inventores como Morse, Charles Wheatstone y otros, mejoraron y ampliaron los sistemas telegráficos, debido al valor monetario que representaba transmitir las noticias acerca de los precios de las mercancías, y para difundir diferentes sucesos. Las noticias significaban dinero y el telégrafo eléctrico permitió obtenerlas con rapidez.

Hacia mediados de siglo se presentó la necesidad de ampliar la red telegráfica entre Europa y América. Fue gracias al gran talento de uno de los más eminente físicos de la época, el inglés William Thomson, lord Kelvin (1824-1907), que se hicieron los estudios necesarios para instalar en 1866 el primer cable trasatlántico que conectó a Wall Street en Nueva York con la City en Londres.

El desarrollo del telégrafo creó la necesidad de contar con electricistas hábiles, por lo que se crearon escuelas técnicas y superiores de las que egresarían los que posteriormente se llamarían ingenieros electricistas. Los diferentes problemas técnicos que se presentaron en el tendido de los cables, en el mejoramiento de los equipos telegráficos, y en el desarrollo de la teoría de la transmisión de señales fueron materia de investigación en departamentos científicos de las universidades.

CARACTERÍSTICAS

Se trata de una batería que tiene una de sus terminales conectada a un extremo de un manipulador o llave, que al accionarlo cierra el circuito eléctrico. La otra terminal de la batería se conecta a tierra. El otro extremo del manipulador se conecta al cable que se unirá a la otra estación del telégrafo, en donde el cable se conecta a un electroimán. Un extremo de la batería del electroimán se conecta a tierra; de esta manera se cierra el circuito eléctrico. Al cerrar el circuito bajando el manipulador, la bobina se acciona y se vuelve un electroimán y atrae a un estilete que puede imprimir una marca en una hoja de papel que gira. En lugar del estilete se puede colocar algún dispositivo que produzca sonido. Es así como se puede transmitir una señal de un extremo al otro del sistema.

CONSTRUCTORES

Fue Joseph Henry quien en 1829 construyó el primer telégrafo. Sin embargo, la persona que le dio gran impulso fue el estadounidense Samuel Morse (1791-1872), quien inventó un código que lleva su nombre.

JOSEPH HENRY

Nació el 17 de diciembre de 1797 en Albany, estado de Nueva York. Estudió en la academia de su ciudad natal. En 1826 comenzó a ejercer como profesor de matemáticas y física y profesor de filosofía natural en la Universidad de Princeton en 1832. Es el descubridor del principio de la inducción electromagnética, pero se le anticipó el físico británico Michael Faraday. Sin embargo, sí se le reconoció el descubrimiento del fenómeno de la autoinductancia, que anunció en 1832. A la unidad de inductancia se la denomina henrio en su honor. Henry experimentó y perfeccionó el electroimán, inventado en 1823 por el británico William Sturgeon. Hacia 1829 había desarrollado electroimanes con gran fuerza de sustentación y eficacia y esencialmente iguales que los utilizados más tarde en dinamos y motores. En 1831 construyó el primer telégrafo electromagnético, además de idear y construir uno de los primeros motores eléctricos. En 1842 reconoció la naturaleza oscilante de una descarga eléctrica. Le nombraron en 1846, secretario y director de la recién formada Institución Smithsonian y desempeñó estos cargos hasta su muerte. Bajo su dirección, la institución fomentó la actividad en muchos campos científicos. Organizó estudios meteorológicos y fue el primero en utilizar el telégrafo para transmitir informes climatológicos, indicar las condiciones atmosféricas diarias en un mapa y hacer predicciones del tiempo. El trabajo meteorológico de la institución le llevó a crear el Departamento Meteorológico de Estados Unidos. Joseph Henry falleció en Washington el 13 de mayo de 1878.

SAMUEL MORSE

Nació el 27 de abril de 1791 en Charlestown, Massachusetts. Cursó estudios en el Colegio de Yale (Universidad de Yale) donde se interesó por la electricidad y la pintura. Estudió pintura en Londres y se convirtió en un retratista y escultor de éxito. Fundó y presidió la Academia Nacional de Dibujo. Fue profesor de pintura y escultura en la Universidad de Nueva York en 1832. Interesado por los experimentos químicos y eléctricos, desarrolló un telégrafo utilizando un electroimán, que terminó en 1836. Al año siguiente presenta una querella legal en la Oficina de Patentes de la ciudad de Washington y luchó sin éxito para poder conseguir patentes europeas para su aparato. También inventa un alfabeto (conocido código Morse) para utilizar en su telégrafo. En 1843, el Congreso de los Estados asignó 30.000 dólares a Morse para que construyera una línea de telégrafo experimental entre la ciudad de Washington y Baltimore, en Maryland. La línea se instaló con éxito y el 24 de mayo de 1844 envió el primer mensaje: "¡Lo que tuvo que trabajar Dios!". Posteriormente tuvo que defender su invento en numerosos juicios, hasta que los tribunales decidieron a su favor y en 1854 el Tribunal Supremo de los Estados unidos le concedió la patente en este país. En Inglaterra, se le adelantó Wheatstone. Sus últimos años los dedicó a experimentar con la telegrafía submarina por cable. Samuel Morse falleció el 2 de abril de 1872 en Nueva York.

CÓDIGO MORSE

Este código consiste en una combinación de puntos y rayas, en donde la duración del punto es una unidad y la de la raya es de tres unidades. Cada letra o número es una combinación predeterminada de puntos y rayas. La transmisión de una unidad significa que durante ese tiempo el manipulador está conectado, cerrando el circuito eléctrico.

CONCLUSIONES

El telégrafo eléctrico fue un gran invento muy útil ya que con él podían comunicarse a grandes distancias a través del código morse y fue el inicio de un gran avance en cuanto a las comunicaciones, todavía en la actualidad se sigue efectuando el uso del código morse, como por ejemplo en los aeropuertos para comunicarse la torre de control con los pilotos a través del código morse.
